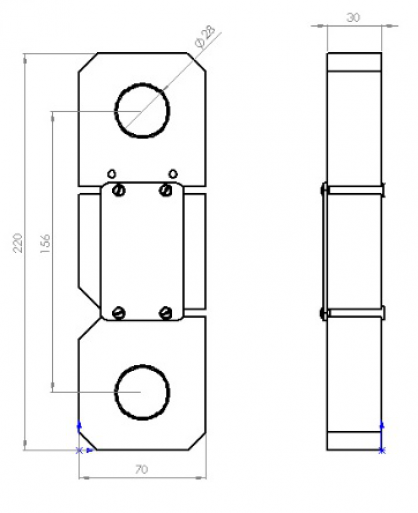

Тензометрический гололедный датчик ДГВН-20

Тензометрический гололедный датчик ДГВН-20

Тензометрический датчик типа ДГВН-хх предназначен для установки на провод.

Датчики ДГВН-хх реагируют на вертикальную составляющую нагрузку.

Вертикальная составляющая нагрузки создается весом самого провода и нарастанием массы гололеда на проводе пролета.

Датчик гололеда Д2-1МУ

Рекомендации по применению

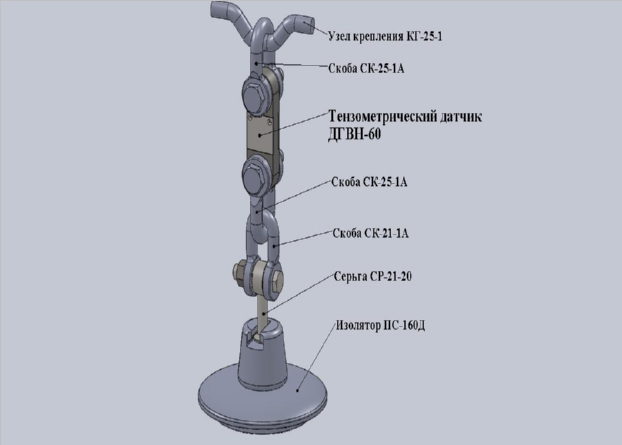

Тензометрический датчик включается в силовую схему подвеса проводов для проведения отслеживания нарастания гололеда на проводах.

Технические характеристики

Класс точности С2 Температ. отклонение чувствительности (%FS/10⁰C) ≤0,03
Номинальная нагрузка 2000кг Температ. отклонение нуля(%FS/10⁰C) ≤0,03
Номинальная чувствительность (мВ/В) 1,0 Диапазон термокомпенсации, ⁰С -10 - +40
Общая ошибка (%FS) 0,1 Рабочий диапазон температур, ⁰С -35 - +65
Нелинейность (%FS) 0,1 Диапазон напряжения питания (В) 10(DC)
Гистерезис (%FS) 0,1 Макс. допустимое напряжение, (В) --------
Ползучесть (%FS/30мин) 0,05 Предельная нагрузка (%FS) 150
Входное сопротивление (Ώ) 350±5 Разрушающая нагрузка (%FS) 300
Выходное сопротивление (Ώ) 350±5 Класс защиты по ЕН 60 529 IP67
Сопротивление изоляции (МΏ) ≥5000 (50DVC) Длина кабеля, м 5
Балансировка нуля (%FS) 2,5 Спецификация кабеля 4-х жильный экранированный в ПВХ оплетке

Распайка проводов:

  • Красный - «+ напряжение питания тензометрического моста»
  • Белый – «+ выход тензометрического моста»
  • Синий – «- выход тензометрического моста»
  • Черный – «- напряжение питания тензометрического моста»
