ПО Cabel Trans

Данное программное обеспечение предназначено для работы в составе аппаратно-программного комплекса СКАД-32. Программа предназначена для исследования меняющихся во времени процессов путем сбора и отображения информации с подключенных датчиков (до 16 шт). Программа отображает поступающую информацию одновременно в двух режимах: цифровом, то есть выводит на дисплей числовые значения измеренных величин; и в виде графика зависимости измеренного параметра от времени. Программа предусматривает 16 каналов измерения, соответственно позволяя одновременно отображать информацию по всем 16-ти каналам, что позволяет оперативно сравнивать изменение параметров измеряемых данных. Каждый из каналов измерения может быть настроен и откалиброван пользователем индивидуально. Далее приведены снимки рабочего окна программы в разных режимах, наглядно демонстрирующие её возможности.

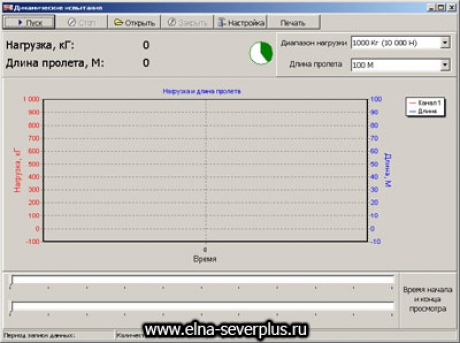

Рабочее окно программы cabel trans

Основное рабочее окно программы. В левом верхнем углу окна в цифровом виде отображаются значения измеренных параметров. В правом верхнем углу расположены два (количество списков зависит от числа используемых каналов измерения) раскрывающихся списка "Диапазон нагрузки" и "Длина пролета", с помощью которых можно при необходимости выбрать диапазон значений вертикальных осей графика. На центральном плане окна - поле построения графиков зависимости измеряемых параметров от времени. Процесс регистрации начинается при нажатии на кнопку "Пуск". В программе предусмотрен режим "паузы" и продолжения регистрации. Все результаты записываются и сохраняются в отдельных файлах с возможностью добавления новых результатов.

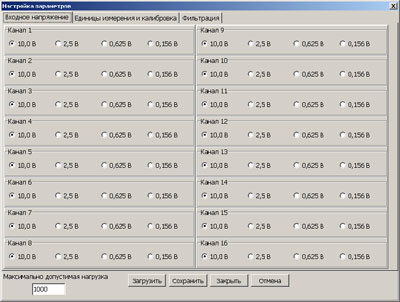

Окно настройки работы модуля АПУ-1401

При первом запуске программы необходимо провести настройку режима работы модуля АПУ-1401 и калибровку подключенных к системе датчиков. Можно установить: диапазоны входных сигналов; единицы измерения исследуемых параметров; диапазон измерения значений нагрузки; период записи данных в файл.

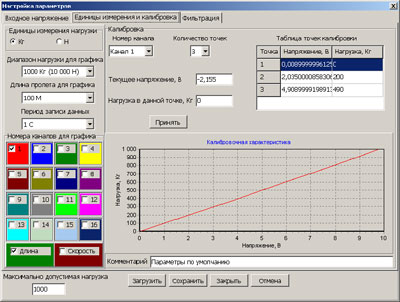

Настройки выведения параметров в график

Элементы управления группы "Номера каналов для графика" позволяют управлять выводом на график тех или иных регистрируемых параметров. В правой части вкладки в группе "Калибровка" расположены элементы калибровки подключенных к системе датчиков.

Настройки фильтрации для датчиков

Вкладка "Фильтрация" предназначена для установки параметров встроенного цифрового фильтра. Необходимость фильтрации обусловлена тем, что сигналы, поступающие с датчиков, обычно искажены помехами, создаваемыми работающим промышленным оборудованием. Для подавления помех используется два алгоритма цифровой фильтрации – "Сглаживание" и "Фильтр 11 порядка". В зависимости от вида помех один из алгоритмов может оказаться эффективнее второго.

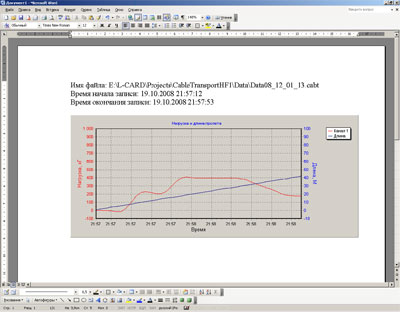

Результаты выведения полученных данных на график

Программа позволяет просматривать ранее сохраненные результаты работы. Загрузка файла результатов выполняется при нажатии на кнопку "Открыть". Данные из файла будут загружены и отображены в виде графика в центральной части основного окна. В левой верхней части будут выведены данные о времени начала и окончания процесса регистрации. В поле графика отображаются все зарегистрированные данные. При этом масштаб по горизонтальной оси времени может оказаться слишком мелким. С помощью ползунков, расположенных под полем графика, можно растянуть интересующий фрагмент графика по оси времени. В любой момент работы программы зарегистрированные данные могут быть отправлены на печать. Вывод данных производится не на принтер, а на страницу документа текстового редактора Microsoft Office Word. Такой вариант печати представляется более удобным, так как полученные результаты работы далее могут быть легко вставлены в любой документ, например, в отчет о проделанной работе.

Наша компания постоянно стремится к усовершенствованию предлагаемого программного обеспечения, а также поставляемых тензодатчиков различных типов, разрывных испытательных машин, датчиков гололеда, ИТОЭ и других устройств.
