Выбор тензометрического датчика

Такие приборы, как тензодатчики, все чаще находят применение в различных технических сферах. Часто они носят и другие названия, например: тензометрический или тензорезисторный датчик, веса или силы. На рынке представлены изделия от разных производителей с различными качественными показателями и в широком ценовом диапазоне.

Основные характеристики тензометрических датчиков

НПИ – наибольший предел измерения. Это значение максимальной нагрузки, которую может воспринять датчик. Прибор имеет запас прочности. Однако его нужно выбирать таким образом, чтобы при эксплуатации номинальная нагрузка была не больше НПИ. При монтаже особо ответственных конструкций необходимо устанавливать тензодатчик с дополнительным запасом наибольшего предела измерения.

По конструкции приборы могут быть мостовыми, балочными, колонными, шайбовыми, S-образными, сильфонными и одноточечными. На выбор конструкции датчика влияют конструктивные особенности места монтажа и назначение весовой системы.

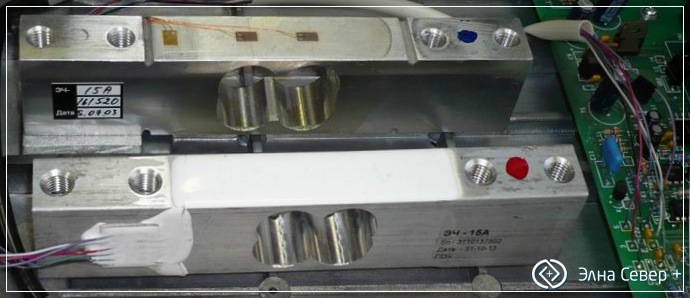

Тензометрический датчик установленный на весах

Для подключения тензодатчика чаще всего используется «четырехжильная» схема. Использование «шестижильной» может быть продиктовано существенным отличием сопротивления кабелей смежных приборов. При ее применении происходит компенсация электросопротивления проводников.

Диапазон классов точности тензометрических датчиков распространяется от D1 до С6. Приборы, соответствующие С3, наиболее часто применяются из-за своей комбинированной погрешности в 0,02%. Иногда возникает необходимость использования элементов повышенных классов. Весовой терминал также оказывает влияние на точность измерений.

Материалом для изготовления одноточечных тензодатчиков обычно является алюминий. Приборы других конструкций производятся из легированной стали. В пищевых производствах применяются весы с датчиками из нержавеющей стали.

При выборе прибора следует также учитывать следующие характеристики: рекомендуемое напряжение в электрической сети и максимальное, класс защиты, рабочий температурный диапазон и коэффициент передачи, размеры кабеля (длина, диаметр), значение сопротивления (входного и выходного).
